泰暉有限公司-鋁金屬表面處理無鉻皮膜劑訊息

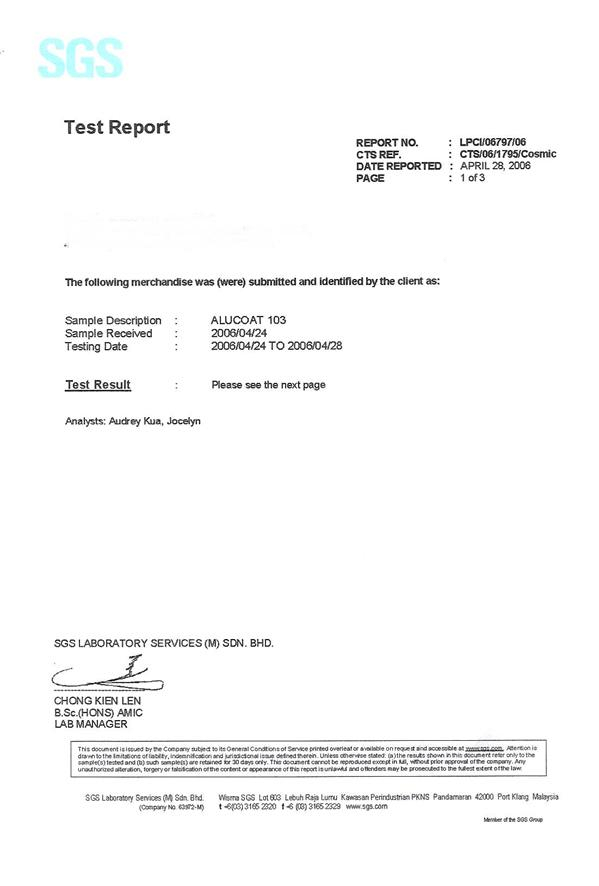

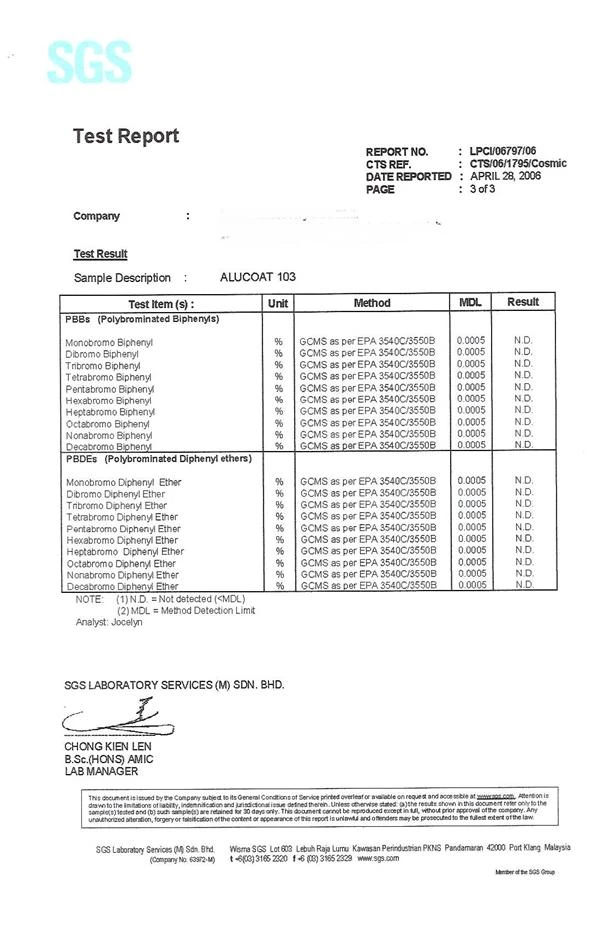

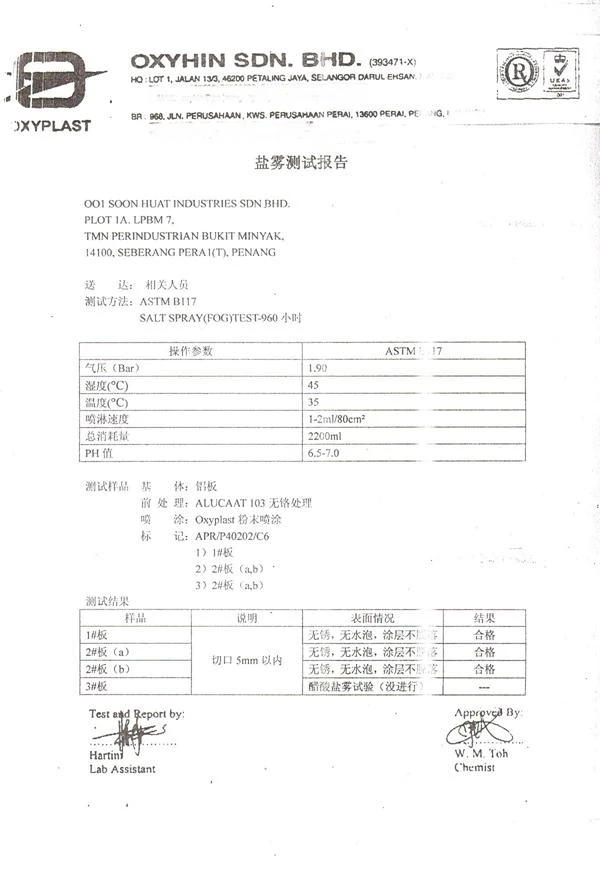

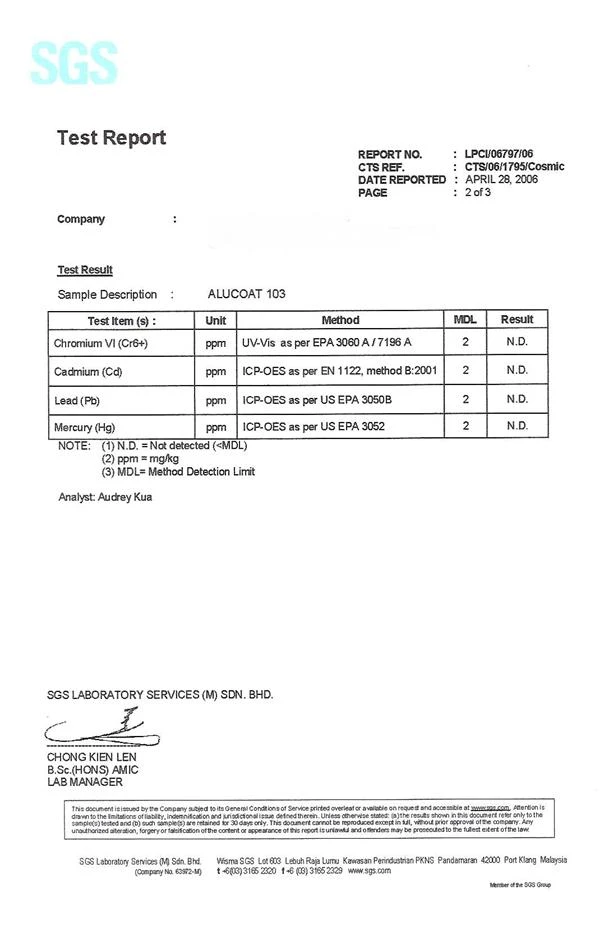

鋯系無鉻處理劑在鋁無鉻鈍化中的應用 背景 　　2003年2月13日，歐盟委員會頒佈了《關於電子電氣設備中限制使用某些有害物質指令》（ROHS）以後，歐美各國紛紛出臺相關法律、規定，自2006年7月1日起，投放歐盟市場的電子電氣產品中不得含鉛、汞、鎘、六價鉻、多溴聯苯和多溴聯苯醚等六種有害物質。 　　禁止使用六價鉻是因其毒性和致癌因素對生產者和使用者身體造成傷害，且嚴重污染環境。在此之前，世界各國的法律中已經對其排放標準有嚴格規定。 　　相對於其他五種有害物質而言，禁止使用六價鉻對鋁及其合金的加工行業影響最大。因為鋁及其合金的表面處理中的鉻化成膜工藝大量使用了六價鉻，而且這種工藝廣泛應用於建材、汽車、家電、機電、玩具和食品包裝行業。 鉻化成膜工藝的發展過程 　　鋁及其合金的鉻化成膜工藝，就是金屬（鋁及其合金）在適當的條件（溫度、濃度和時間）下與鉻化劑發生化學反應（通常是通過浸泡或噴淋的方式），在金屬表面生成與基體有一定結合力的，緻密的，不溶性氧化膜的工藝。可直接用作金屬保護層或作為粘附丙烯酸聚合膜或氟碳塗層的轉化膜應用於塗裝工藝的前處理。 　　以六價鉻為主要成份的鉻化成膜工藝在20世紀60年代的歐美已經成熟並大量應用，國內則是在90年代才得到廣泛的推廣。當前仍是世界各國主要的表面處理技術之一。 　　大約在十年前，歐美各國紛紛意識到六價鉻對人體和環境的危害，轉而致力於研究開發六價鉻處理液的替代品。出現了磷鉻化成膜工藝和鋯系無鉻鈍化工藝等新技術。目前應用較為廣泛的是以鉻酸和磷酸為主要成份的磷鉻化處理液。其在金屬表面所形成的磷鉻鹽氧化膜中雖然已經完全消除了六價鉻，鉻，但由於處理液中仍使用了部分的六價鉻鹽，對環境仍有一定的影響。以氟鋯酸鹽為主要成份的無鉻鈍化工藝雖然與磷鉻化成膜工藝同時出現，但由於技術仍不夠成熟，實際使用效果不理想和成本過高而沒有馬上被廣泛應用。直到2003年2月13日，歐盟的ROHS指令出臺以後，才被重新重視。泰暉企業有限公司代理銷售馬來西亞Discovery Sdn Bhd所生產的~新型鋯系無鉻處理劑-- ALCOAT 103，並且在新加坡和馬來西亞及中國大型鋁處理公司投入使用，完全符合現行標準規章試驗。 ALCOAT 103無鉻處理劑的工藝流程 ALCOAT 103可按照要求使用於浸泡式和噴淋式流水生產線（見表1），典型的操作流程如下： 用ALKLEEN 23除油 → 清水沖洗 → 用ALETCH AC腐蝕 → 清水沖洗 → 用ALCOAT 103處理 →清水沖洗 → 乾燥 表1：操作參數 　　　　　 濃度　 　　　溫度　 　　時間　　　　壓力 浸泡工藝　40-60 g/L　　30-45℃　　1-3 min　　--- 噴淋工藝　20-30 g/L　　30-45℃　　1-2 min　　1-1.5 kg/cm2 ALCOAT 103在實際使用中的效果也非常明顯，表2是其中的部分檢測結果。 表2：檢測結果 檢測專案　　　　檢查結果 失重試驗　　　　16-18mg/ ft2　(2 min) 　　　　　　　　20mg/ ft2　(3 min) 鹽霧試驗　　　　合
